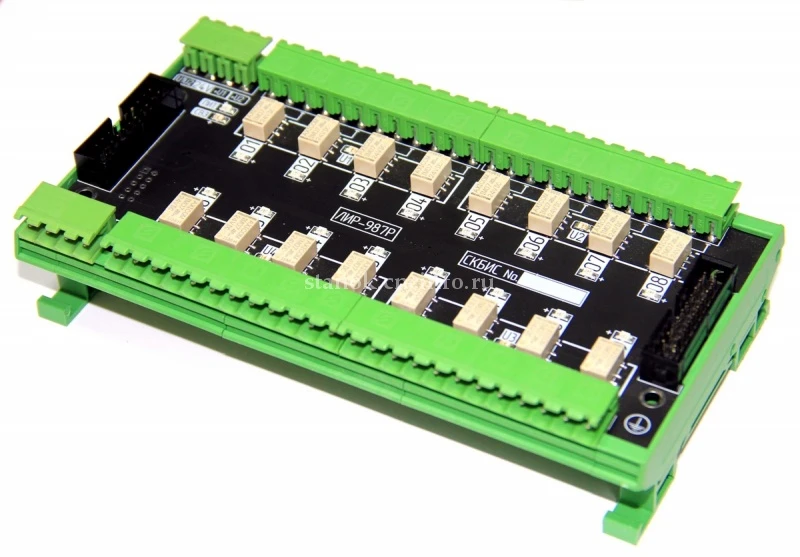

Контроллер релейных выходов ЛИР-987Р СКБ ИС
Увеличивает количество выходов контроллера электроавтоматики ЛИР-986А и позволяет коммутировать мощные нагрузки.
Количество дискретных выходов - 16 реле, на каждом реле 1НЗ и 1НО контакты. Аналоговых входов/выходов не имеет.
Крепление на DIN-рейку.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Контроллер релейных выходов ЛИР-987Р входит в Систему Позиционного Программного Управления приводами (СППУ). Контроллер не может функционировать как отдельное устройство, а должен подключаться к контроллеру электроавтоматики ЛИР-986А для увеличения общего количества выходов в СППУ.
Количество дискретных выходов ЛИР-987Р: 16 выходов и каждый выход управляет катушкой реле, которое имеет 1НЗ и 1НО контакты. Выходы могут быть использованы для задач управления мощными устройствами электроавтоматики станка. Назначение выходов контроллера осуществляется через маркеры контроллера электроавтоматики, которые доступны в параметрах пульта оператора ЛИР-581 и выбираются пользователем из списка в меню параметров.
Для сигнализации о текущем состоянии реле, установлены светодиодные индикаторы красного цвета. Питание катушек реле осуществляется от внешнего источника постоянного тока напряжением 24В. Питание катушек разделено по 4 реле. Индикация питания катушек каждой четвёрки реле осуществляется индикаторами зеленого цвета. Питание катушек реле гальванически изолировано от электрических цепей контроллера.
Контроллер ЛИР-987Р изготавливается в пластмассовом корпусе в виде платформы с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами.
Код заказа контроллера релейных выходов ЛИР-987Р.
ЛИР-987Р.
| Параметр | Характеристика |
| Количество дискретных выходов | 16 |
| Степень защиты от внешних воздействий | IP10 |
| Напряжение питания | 5,0 ± 10% В |
| Габаритные размеры | 44 х 168 х 100 мм |
| Масса | не более 0,3 кг |
| Характеристики катушки реле | |
| Напряжение питания | 24 В |
| Напряжение срабатывания | 18 В |
| Напряжение отпускания | 2,4 В |
| Потребляемая мощность | 200 мВт |
| Характеристики контактов реле | |
| Максимальное напряжение постоянного тока | 220 В |
| Максимальное напряжение переменного тока | 250 В |
| Максимальный ток | 4 А |
| Максимальная переключаемая мощность | 120 Вт |
